ets4620

车载以太网iop测试仪2.0

ets4620是一款用于100/1000m汽车以太网iop自动化测试的设备（link partner），该设备由上位机软件eioptester和ets4620硬件两部分组成。eioptester与dut通过ets4620通信，实现link partner和iop自动化测试功能。

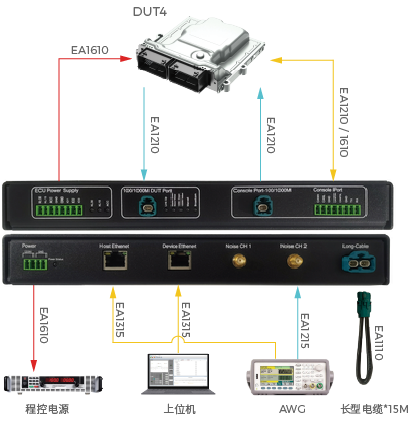

测试仪可支持100baset1/1000base-t1 iop的全自动化测试，与dut的通信接口支持can(fd)/100base-t1/1000base-t1/uart等；测试过程中无需更换线束，实现全自动测试，可自动生成测试报告。连接框图如下所示：

资源 5.png

设置	参数
dut通信端口	can速率：100k,125k,250k,500k；终端电阻：120欧 can fd速率：100k/500k,100k/1m,500k/500k,500k/1m,500k/2m,500k/4m,1m/1m,1m/2m,1m/4m,1m/8m；终端电阻：120欧 100base-t1速率：100m 1000base-t1速率：1000m uart速率:100、300、600、1200、2400、4800、9600、19200、38400、56000、57200、115200 adb：usb,100/1000base-t,100base-t1,1000base-t1
link partner芯片	marvell：88q2112-a2
电压范围	dut工作电压：12v/24v dc 供电电压范围：6v~28v
工作电流	峰值电流：10a 待机电流：530ma
程控方式	can
工作温度	-20℃-85℃
尺寸(长宽高)	268mm180mm35mm
重量	约950g
