随着越来越多的新技术在汽车上得到应用，对通讯数据流的管理和对数据的实时性、可靠性要求也越来越高，avb/tsn技术应运而生。时钟精准时间同步（gptp），是车辆实现avb/tsn技术的基础，支撑着其他协议的应用，那么ixnetwork软件在汽车以太网测试中的作用是什么？在汽车以太网测试中，如何进行gptp一致性测试呢？下面，小怿将基于avnu gptp一致性测试要求带你体验一把测试全流程。

avb（audio video bridge）即音视频桥接，是一项新的以太网标准，主要包括带宽预留、精准时间同步、流控制等。avnu联盟是一个非盈利机构，旨在推广汽车行业采用音频/视频网桥（avb）产品。对于满足gptp的硬件，avnu给出了参考测试方法：avnu-auto-gptp test plan。

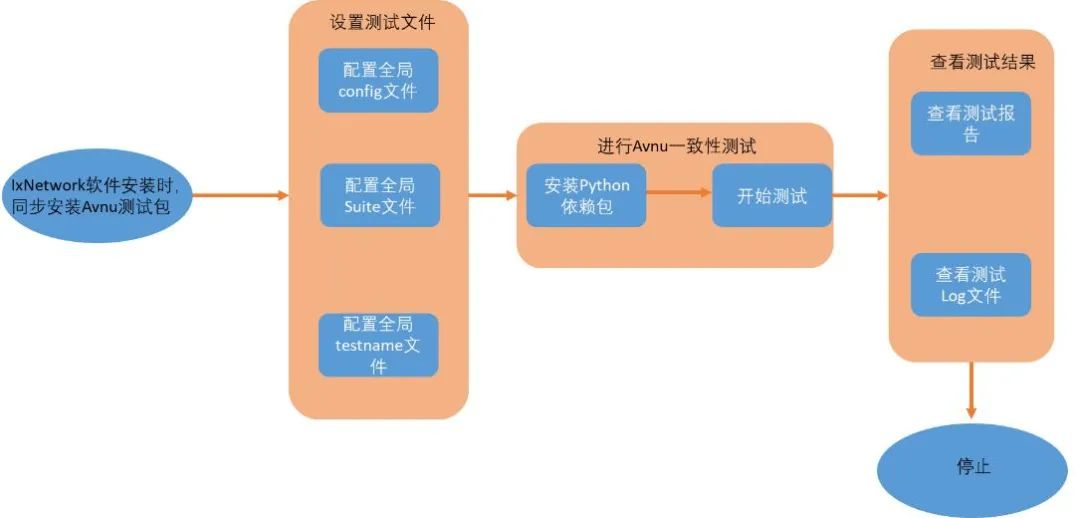

测试流程为：软件安装——硬件配置——配置测试文件——运行测试脚本——生成测试报告——分析测试结果和log文件。

01“工欲善其事必先利其器”——准备测试软件和被测硬件

测试使用的软件：ixnetwork9.10，在安装该软件时，会自动安装avnu测试包，同步安装依赖的软件包python、wireshark等；

被测硬件：使用ixia公司的novus设备，内部要安装有相应的工程软件；支持gptp的dut。

02“谋定而后动”——配置测试文件

可以使用ixnetwork软件自带的测试脚本，根据测试中的提示进行测试；也可以python语言，基于ixia开放的端口，参考avnu gptp一致性测试规则，自己编写测试脚本。这里我们使用软件自带脚本进行测试演示。

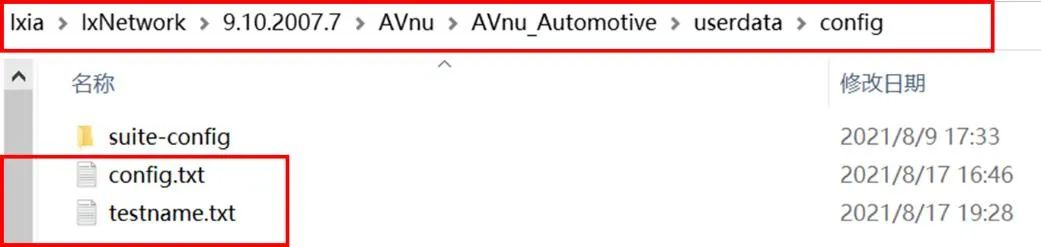

测试开始前，需要配置硬件信息、dut信息、选择测试用例，即配置相关路径下的config.txt和testname.txt文件。

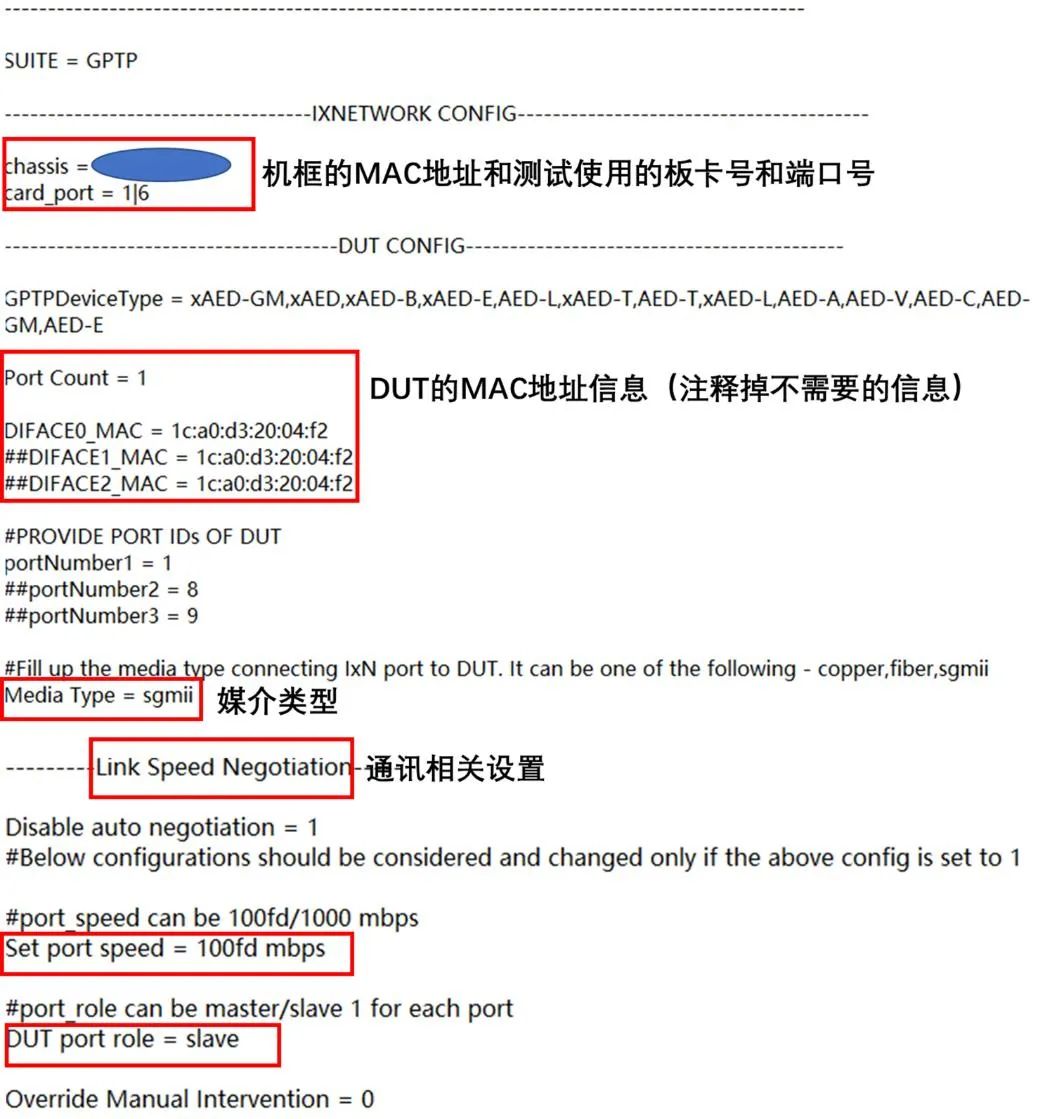

config.txt配置参考如下：

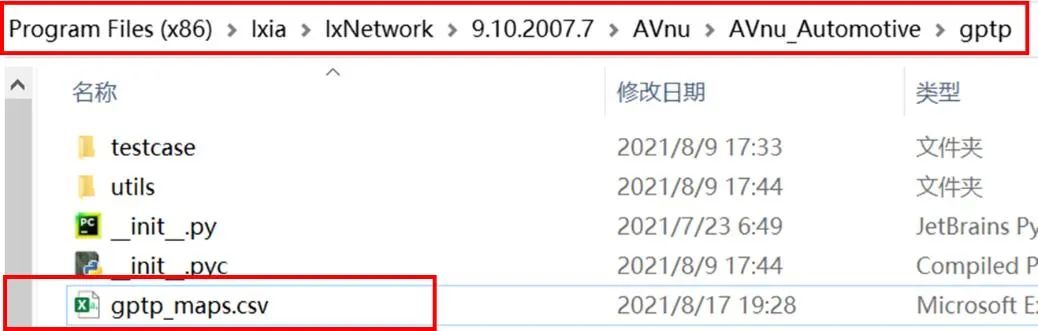

其中，文件testname.txt的配置，参考avnu gptp一致性测试要求和软件路径下的gptp.csv文件。

03“如何做”——测试操作

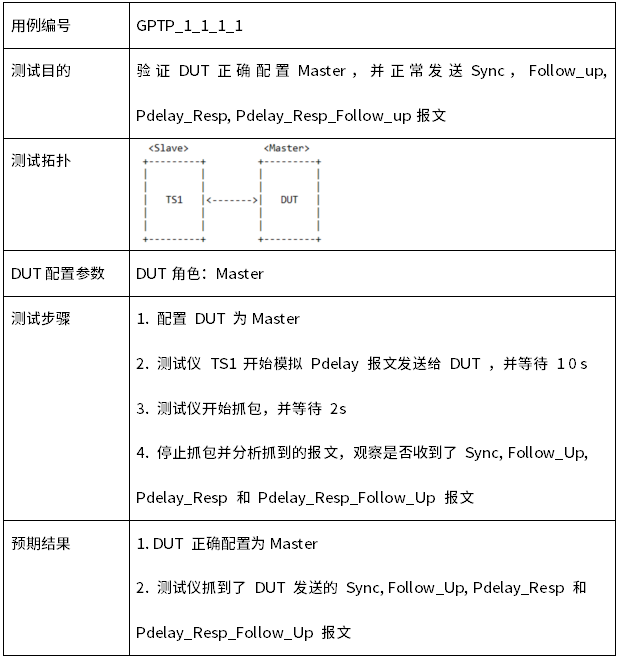

以管理员身份运行cmd，调用python脚本，控制ixnetwork软件，根据testname.txt中选择的测试用例开始测试。本次测试选择gptp_1_1_1_1，验证dut端口是否可以正确配置master或slave。

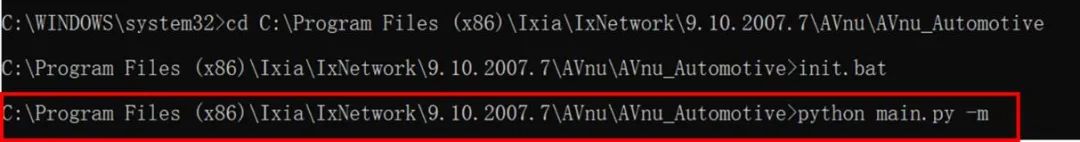

首先，更改工作路径到ixnetwork目录下。

然后，运行初始化文件。

最后，输入指令，调用脚本文件（python main.py -m），根据窗口跳出的提示进行设置，最终完成测试。

04“透过结果看本质”——测试结果分析

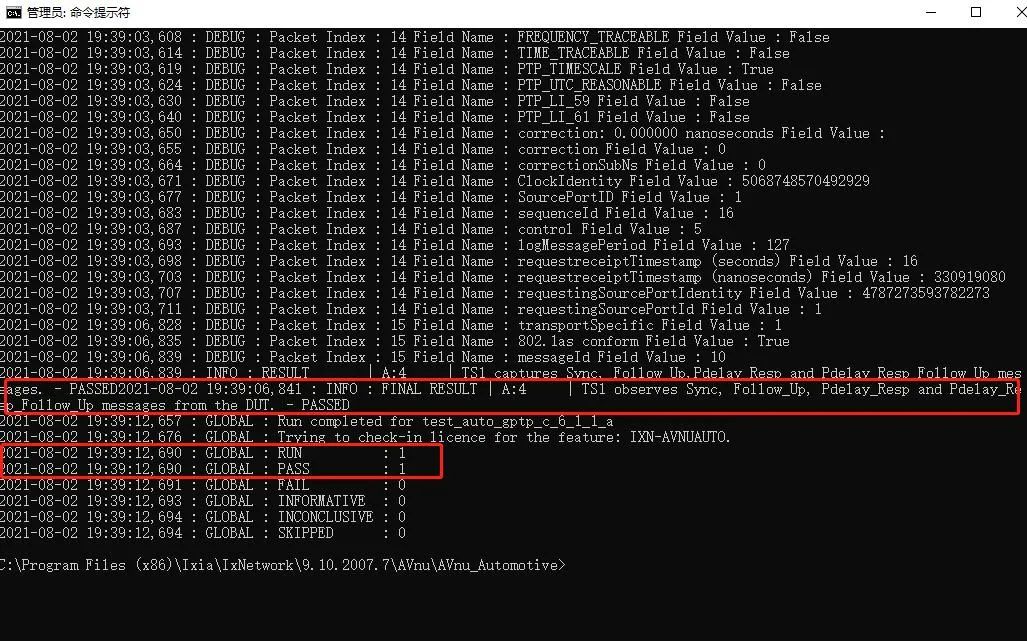

测试结束后，在cmd窗口会显示当前测试是否通过；同时会生成测试报告和log文件，存放在以本次测试开始时刻命名的文件夹内，存放的地址：c:\program files (x86)\ixia\ixnetwork\9.10.2007.7\avnu\avnu_automotive\userdata\logs。

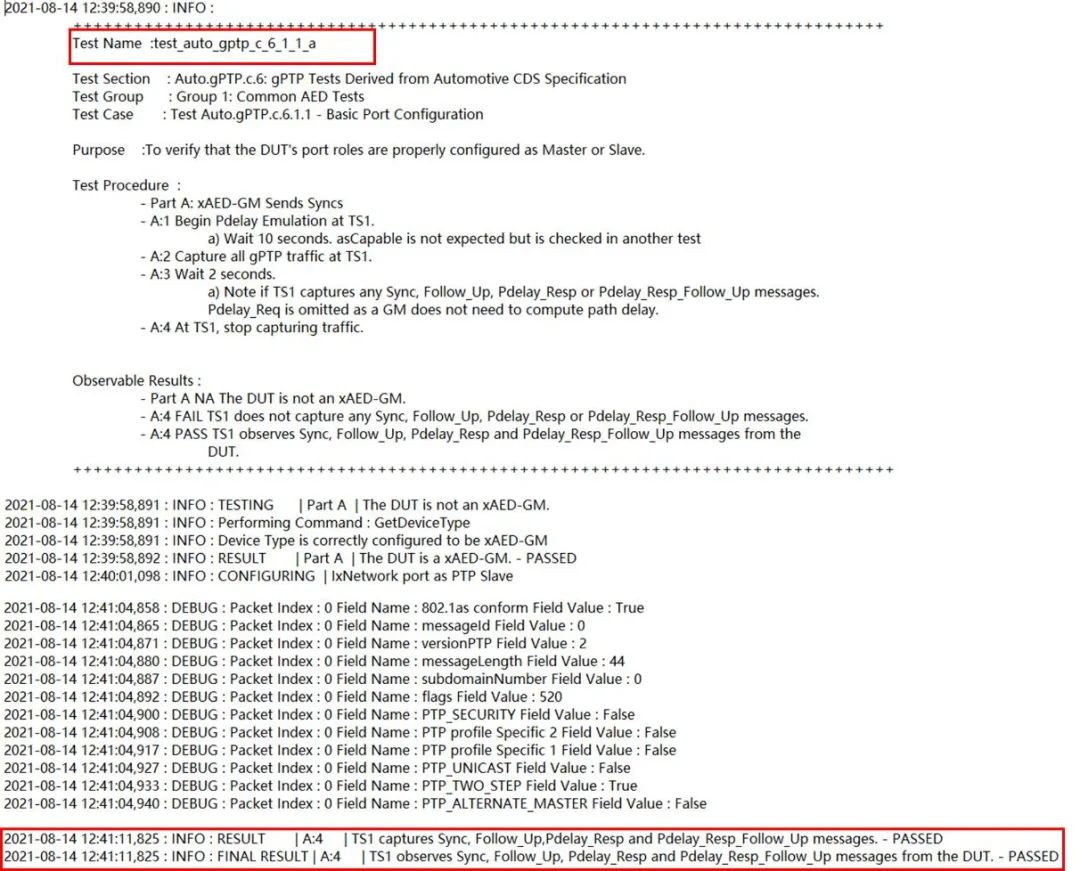

测试报文截图如下：

本次测试使用了支持gptp的dut终端件，参考avnu gptp一致性测试规范，使用ixnetwork软件及其自带的测试脚本，选择了“验证dut端口是否可以正常配置为master或slave”的测试，演示了进行gptp测试的流程和操作方法。使用软件自带脚本进行测试时，建议选择手动控制模式，测试过程中，根据窗口提示，进行交互操作，这样方便监测整个测试的过程。在测试过程中，可以打开ixnetwork的api，实时查看测试的进度。
