一、soa是什么
soa（service oriented architecture）是一种面向服务的架构，最早应用于it行业，虽然行业内对于soa的定义没有一个统一的描述，但是总体而言，soa把功能定义成为服务，服务带有明确的可调用接口，并可以通过网络调用。
在汽车领域，对于高性能计算平台而言，为了实现域控制器以及区域控制器之间的互联互通和软硬分离、缩短开发周期等优势，也引入了soa的概念，而some/ip(scalable service-oriented middleware over ip)协议就是汽车领域实现soa时常用的一种中间件协议。
二、 some/ip服务的通讯机制

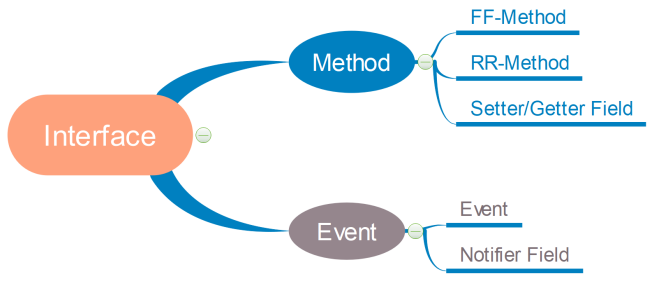

服务是实现某种功能的方法或函数，基于c/s架构可以分为server（服务提供方）和client（服务消费方），通过服务接口描述服务及服务的内容，其接口类型及通讯机制如下：
method：client端向server端发送请求报文
· rr-method——server端回复响应报文
· ff-method——server端不回复响应报文
event：client端订阅一个服务，server端发布该服务
field：
· setter/getter——client端请求获取/设置某一属性/状态
· notifier——client端订阅某一属性/状态后，server端发布该服务，发布条件同event，不同的是订阅后server端会立即发送此field的内容
三、soa服务测试内容及环境搭建
some/ip协议的底层是通过以太网实现的，基于service的控制器之间对服务的调用流程，以及基于service的控制器和基于信号(signal)的控制器之间对信息的传输，都需要在软件开发过程中进行验证，一般划分5个方面测试soa的性能。
sd测试：服务的订阅/发布测试
接口和参数测试：测试服务的每一个interface，以及interface对应的参数
功能测试：测试特定输入/场景下的soa功能输出
压力测试：多个客户端同时调用某服务的测试
系统测试：服务的嵌套调用

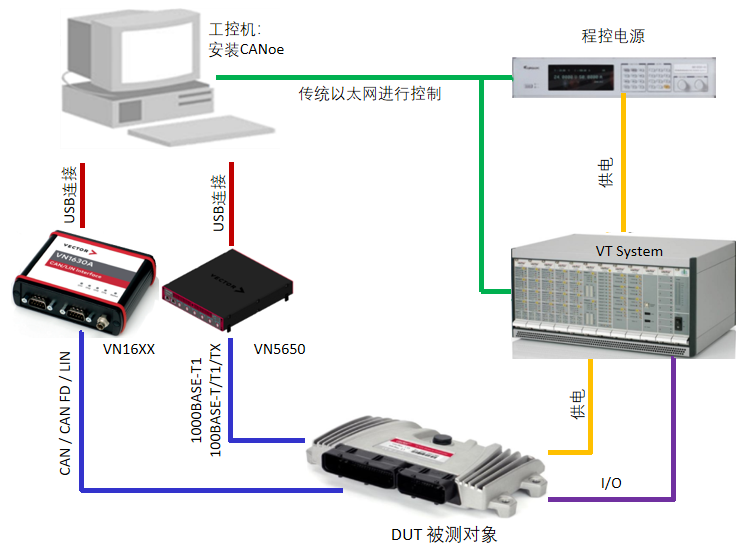

进行soa测试首先要能与dut建立通讯（can(fd)/lin/以太网），能控制dut上下电和唤醒，可以参考以下的测试拓扑来监控dut的通讯，同时模拟传统的can(fd)/lin网络节点，以及服务的client/server与dut建立连接，测试dut实现some/ip服务的状态。
四、soa服务接口测试
现在，通过一个实例来讲解soa接口测试的内容和测试方法。
首先，需要提供服务接口的需求规范、服务矩阵(ethernet matrix)、服务数据库(arxml)，如果涉及到s2s（service to signal）的接口，也要提供相关的can(fd)/lin数据库文件。
测试需求
以bodydoorlock服务的rr method接口lockreq为例，dut作为server，tester模拟client。接口包含两个请求参数（source，req），和一个响应参数（result）。
测试规范

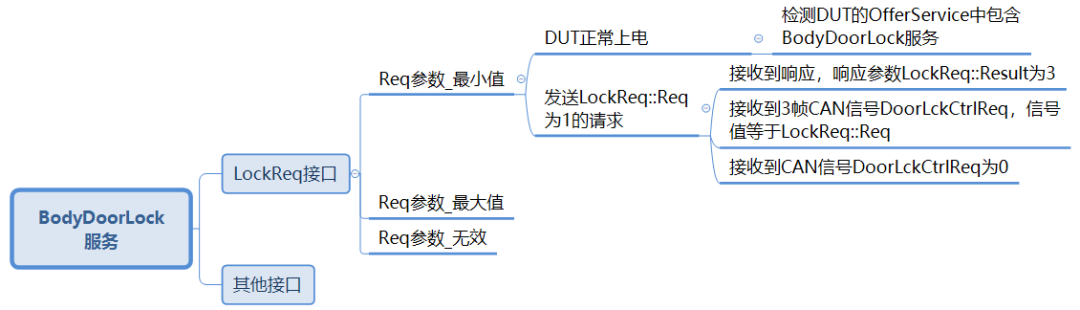

根据需求规范的描述设计测试用例，测试用例需要覆盖接口的通讯机制，接口参数值以及s2s。可以参考思维导图的方式解析需求，并设计测试用例。
测试工程

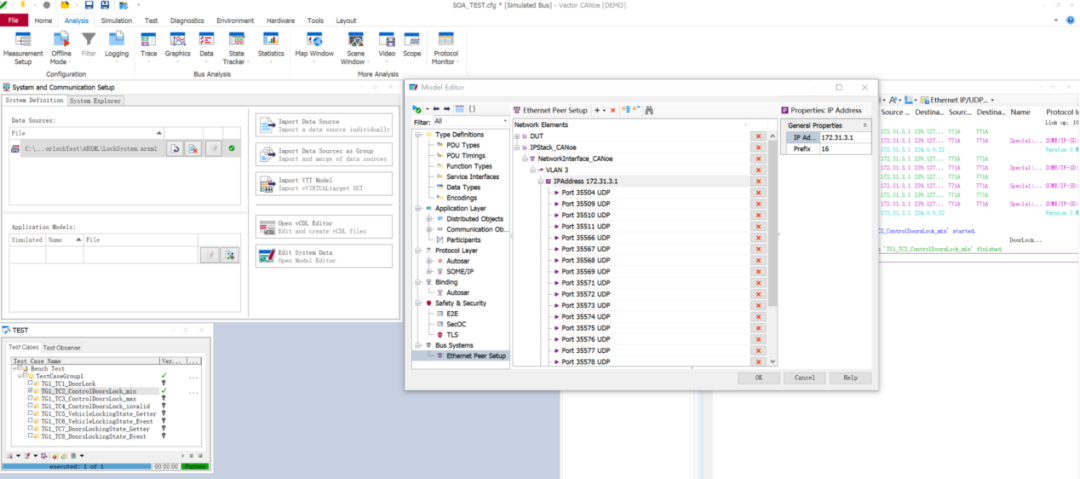

首先，要在canoe工程中添加some/ip数据库文件，在canoe界面点击“simulation > system and communication setup > import data source > 选择对应的arxml文件 > finish”。

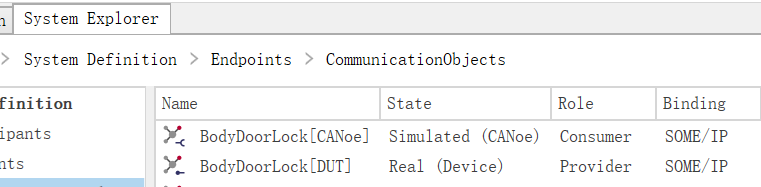

然后在“system explorer”中，绑定bodydoorlock为some/ip服务。
canoe工程导入对应的数据库之后，可以跟dut自动建立服务的发布和订阅，也可以自动的解析服务接口的参数。测试工程师不需要考虑底层逻辑的实现，即服务发现（service discovery）和序列化等过程，只需要考虑接口层的使用即可。

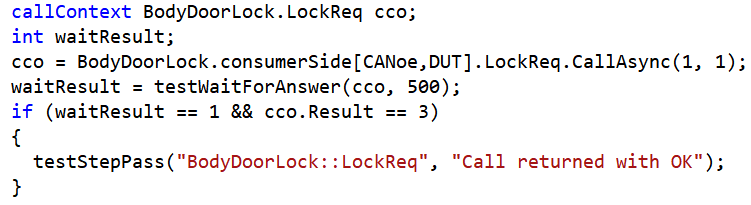

如何在capl脚本中实现接口的调用和响应参数的检查，可以参考vector的示例，开发测试脚本如下，对can信号的检查不再赘述。
五、注意事项
在整个测试过程中，或多或少会出现一些测试问题，这里根据常见的问题简单做个总结：
tips1
client和server对应都已经发送find service和offer service，但是canoe和dut之间不能自动完成服务的订阅？
► 这种情况要在log中检查ip地址、mac地址、vlan、serviceid、instanceid、majorversion、minorversion、tp port等参数与定义的服务是否一致，如果不一致则可以在“edit system data > model editor”中修改这些参数。也可以在model editor中修改服务的接口参数，订阅关系等。
tips2
当仿真发送的参数是不定长数组时，canoe发送报文失败？
► 模拟发送不定长数组的时候需要先定义数组的长度。
tips3
定义参数名称的时候使用了key，message等已经被canoe使用的关键字，调用这个参数的时候，canoe报错？
► 如果发现数据库中的参数包含这些关键字，可以在model editor里面修改参数的名称，再重新调用即可。
以上就是soa测试的主要内容，篇幅有限，更多的细节就不一一赘述了，如果你有其他问题，欢迎关注怿星公众号一起探讨！
