iop tester v3.0
iop tester v3.0是怿星科技推出的第三代100/1000m汽车以太网iop测试设备（link partner），该设备由上位机软件eioptester、ets4620a硬件以及相关附件组成。 eioptester与ets4620a通过以太网通信，控制 ets4620a内部的 phy 芯片、高斯噪声发生器以及测试线路，实现 link partner 的功能。同时，ets4620a与dut之间支持多种通信接口，实现dut的iop自动化测试。
资料下载
产品亮点

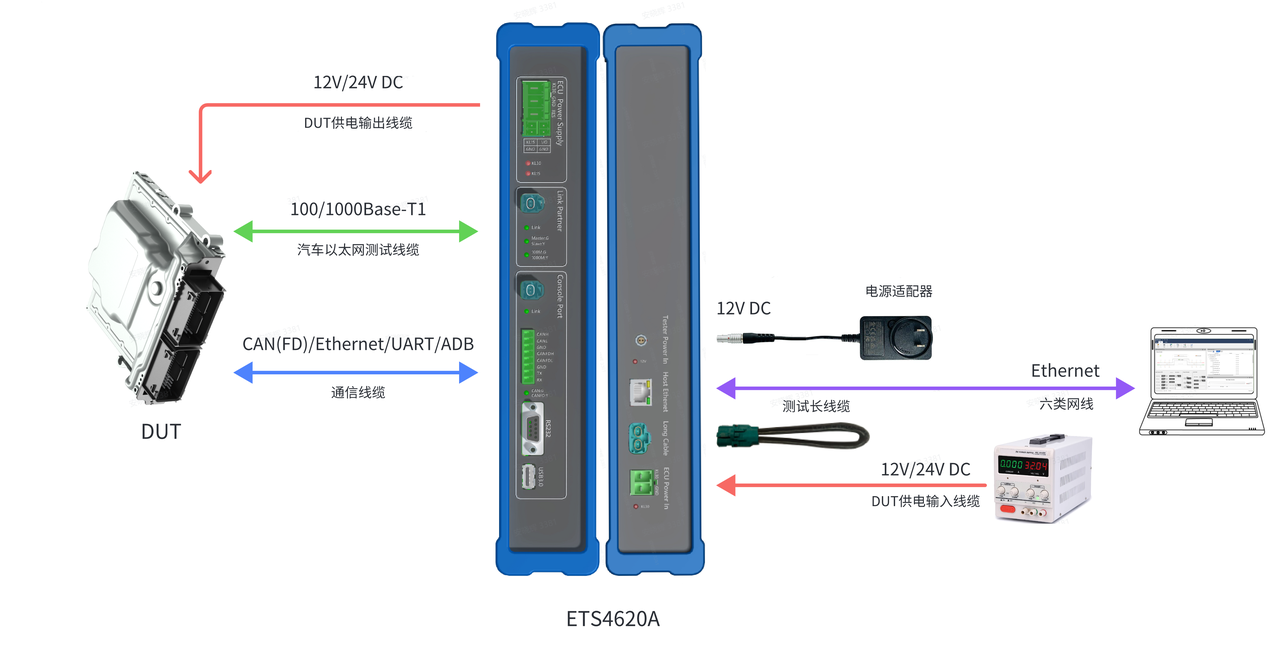

产品组成
该设备由上位机软件eioptester、ets4620a硬件以及相关附件组成。 eioptester与ets4620a通过以太网通信，控制 ets4620a内部的 phy 芯片、高斯噪声发生器以及测试线路，实现 link partner 的功能。同时，ets4620a与dut之间支持多种通信接口，实现dut的iop自动化测试。

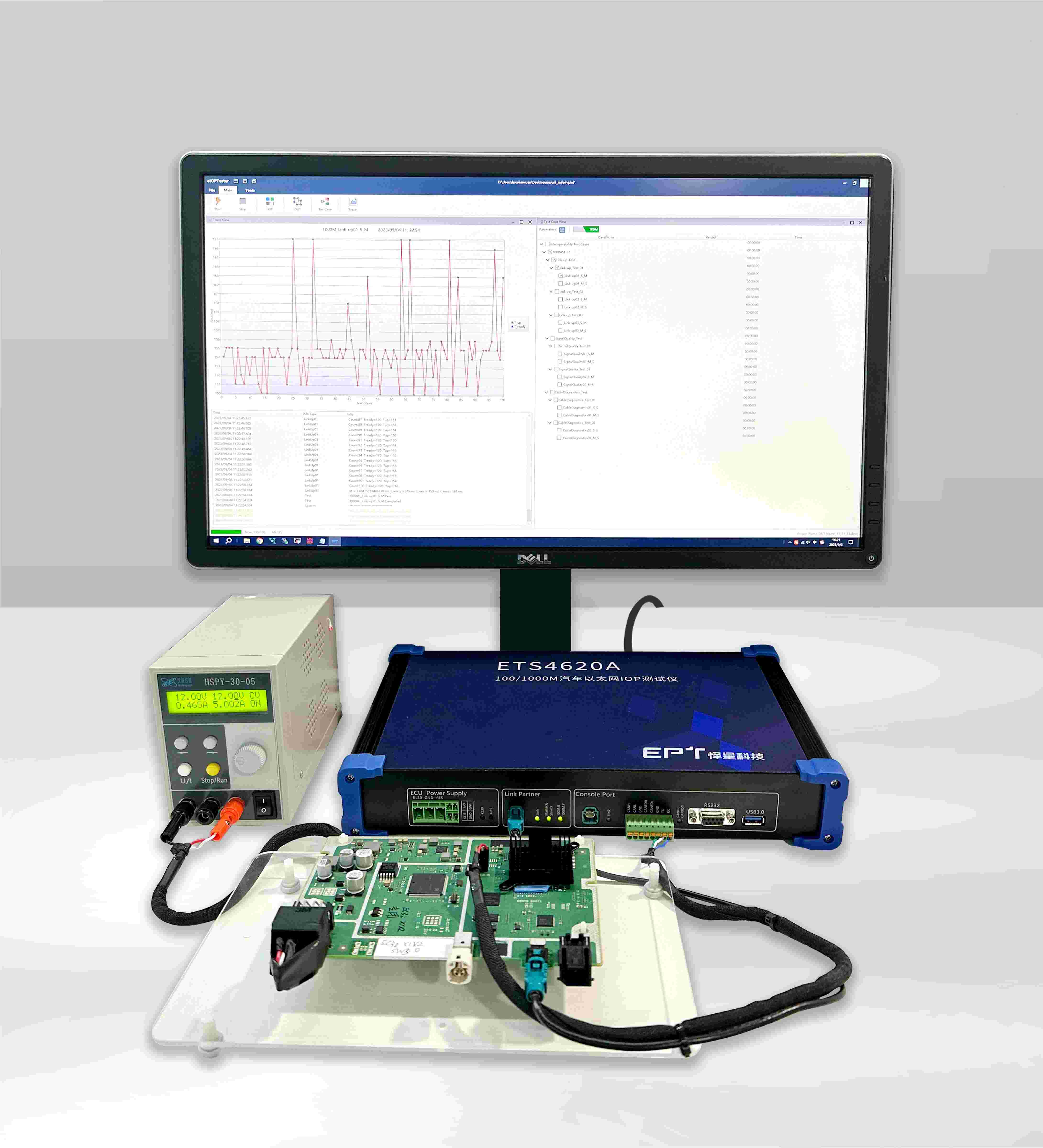

应用场景

适用于open alliance tc8v3.0关于100/1000base-t1汽车以太网互操作性（iop）测试场景。




技术参数

测试接口

  • 1 × 100/1000base t1

  • link partner phy：

    • marvell 88q2112 a2

    • broadcom bcm89881

dut 通信接口

  • 1 × can：速率（100k、125k、250k、500k、1m）; 终端电阻（120 欧）；

  • 1 × can-fd：速率（500k/1m、500k/2m、500k/4m、500k/5m、500k/8m、1m/1m、1m/2m、1m/4m、1m/5m、1m/8m）；终端电阻（120 欧）；

  • 1 × 100/1000 base-t1：master/slave；

  • 1 × ttl串口 ：速率（300 600 1200 2400 4800 9600 14400 19200 28800 38400 57600 115200 230400 460800 921600）；

  • 1 × rs232串口：速率（300 600 1200 2400 4800 9600 14400 19200 28800 38400 57600 115200 230400 460800 921600）

  • adb协议：usb host、100base-tx/1000base-t、100/1000base-t1

高斯噪声发生器

（内置）

  • 频率范围：

    • 1000m：≥550mhz

    • 100m：≥80mhz

  • 输出幅值：0.1vpp~5vpp

  • 步进幅度：0.1v

设备供电

  • 工作电压：10~16v dc，标称电压12v

  • 工作电流：max 3a @12v

dut供电

  • 输入电压：8~32v  dc，标称电压12v/24v

  • 输出电压：8~32v  dc，标称电压12v/24v

  • 输出电流：max 20a

  • 电流采样精度：max（±0.1ma，±3%）

温度范围

  • 工作温度：0℃~45℃

  • 存储温度：-20℃~65℃

尺寸

长×宽×高：340mm*210mm*61mm
