pps tester同步精度测试仪
pps 同步精度测试仪,即pps tester,是怿星科技开发的一款基于1pps测量方法的系统时钟同步精度测试设备。它由硬件模块ets2110、上位机软件eppstester以及相关附件组成。pps tester支持24路*24小时pps信号的持续采集和测试,设备测试精度高达±8ns。
pps tester有助于评估整个系统的时间同步稳定性,发现软件非预期bug,从而保证基于时间同步的功能场景落地应用。
产品亮点
产品组成

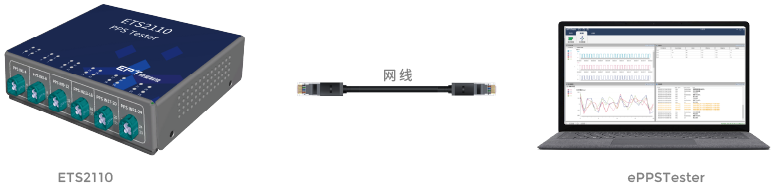

本产品由硬件模块ets2110和上位机以及相关附件组成。

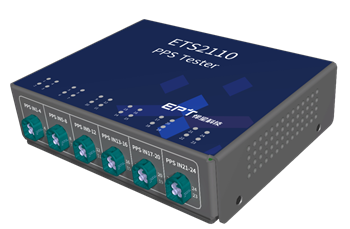

ets2110 硬件


640 (1)_副本.png

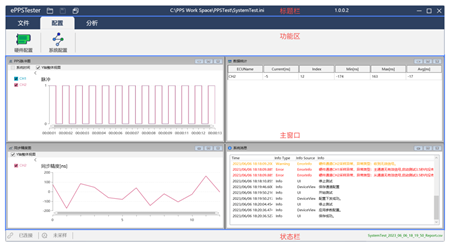

epps tester上位机



● 硬件模块ets2110基于高性能全可编程soc芯片,同时支持24路pps信号采集,具备极高的采样精度,时间戳分辨率高达4ns

● ets2110通过以太网将pps脉冲采集数据上传至eppstester处理,实现同步精度实时计算和显示,并完成数据统计和记录


资源 4.png




应用场景

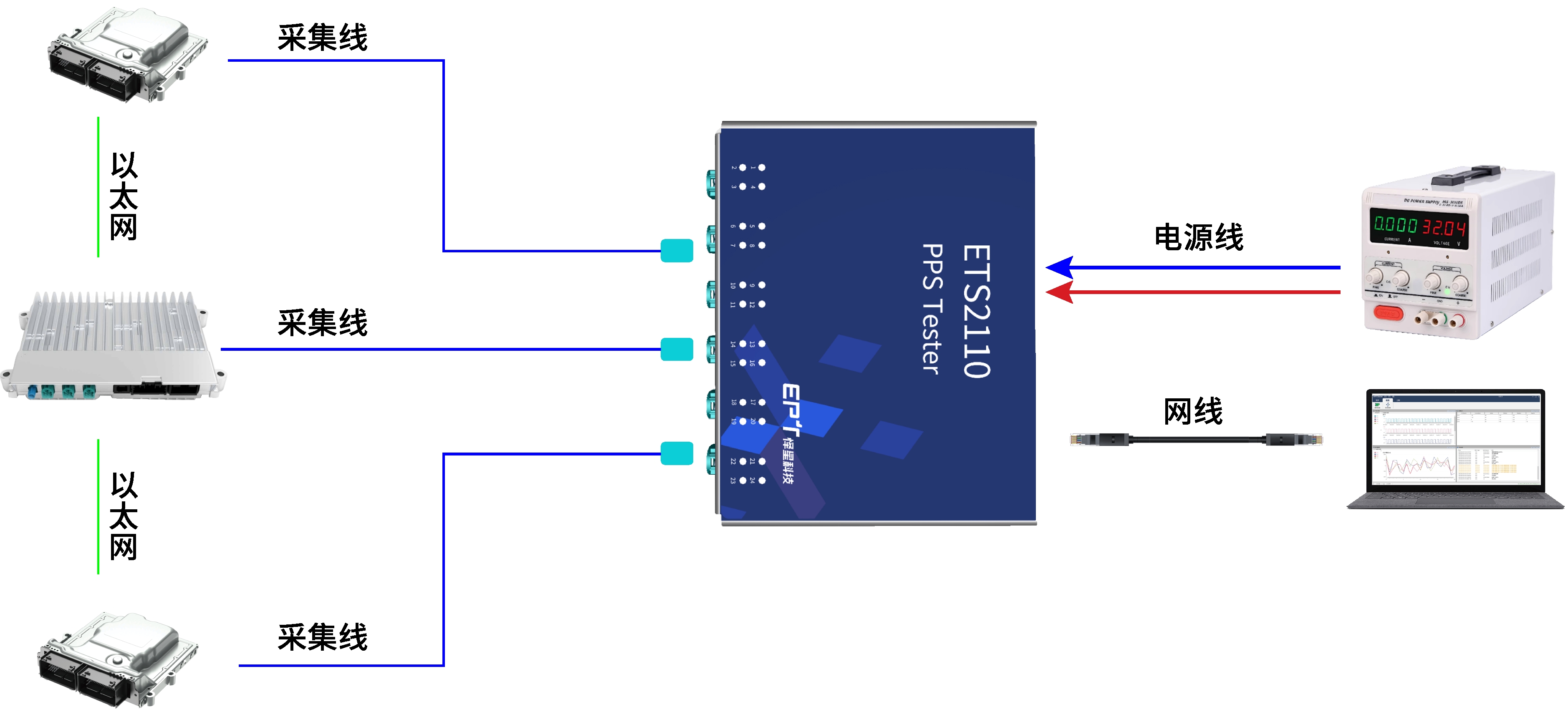

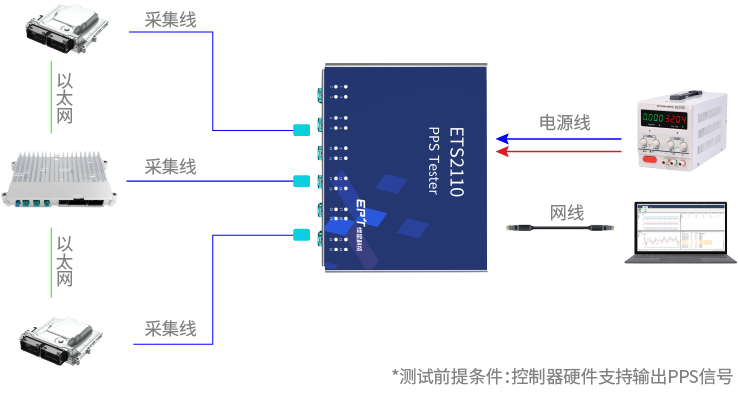

pps tester面向节点级及系统级时钟同步测试场景,用于控制器时钟同步精度及其稳定性的测量,例如自动驾驶传感器数据融合时钟同步功能场景。


资源 5.png

技术参数


设备测试精度同步精度测试精度±8ns
时间戳分辨率4ns
采集通道数量24路
最大采样时长24h
采集通道电平

采集电平可配置,支持:

1.8v标称信号:1.8±0.15v

3.3v标称信号:3.3±0.3v

5v标称信号:5±0.5v

采集通道输入阻抗1mω/50ω可配置
通信接口以太网速率自协商:100base-tx/1000base-t
设备供电

工作电压:10~15v dc

标称电压12v dc

工作电流:max 0.5a@12v

温度范围

工作温度:0~45℃

存储温度:-20℃~65℃

防护等级ip31
尺寸长×宽×高:170mm*152mm*51mm
重量硬件模块净重约600g
