刷写,对于汽车诊断工程师们来说就像是家常便饭,行业内对刷写的定义是用于ecu的软件更新(app程序),相信大家也一定在网上扒过不少讲它更新流程的文章,如:34服务、36服务等等,那我们今天就来点不一样的,今日唠嗑话题:并行刷写。

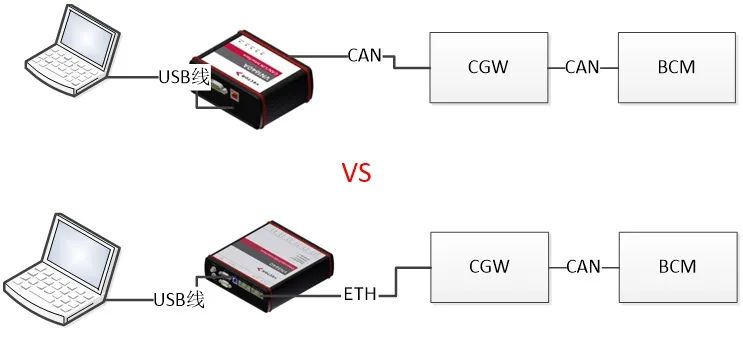

在谈论并行刷写前,小怿先抛出一个问题:通过网关的诊断can口与eth口去刷写can样件(如车身控制单元:bcm),刷写所耗费的时间有差别吗?如图1所示。
“当然有区别啦,毕竟后者是通过doip的,doip传输的数据较快,所以后者的耗费时间是比较短的。”大家是不是都是这种看法呢?小怿有不同的看法:doip传输快,36的数据包一帧就传完,但是网关会通过诊断路由模块转化为can报文,完成刷写流程;而诊断can口刷写也是网关转化为can报文,完成刷写流程,因此对于诊断can口刷写车内can节点而言,eth口貌似也没有提升多少速率。
既然通过网关的诊断can口与eth口分别去刷写车内can节点的时间一致的话,那么eth口的优势在哪儿呢?这里,小怿又要提问啦:doip传输速率快,那么在doip报文传输完成,网关路由诊断can报文时,诊断仪与网关需要保持何种通信呢?
学霸们一定知道,答案就在怿星科技的往期推文《汽车以太网诊断路由深度排雷》中,文章在网关如何处理doip大包数据步骤中提到:
· 网关接收并解析完诊断仪发送的诊断数据(doip数据)后,向诊断仪发送诊断ack报文;
· 并以docan/canfd报文格式向车内目的ecu转发诊断请求数据,此时需遵循iso 15765 cantp多帧传输机制首先向ecu发送诊断请求首帧,待接收到ecu回复的流控帧后发送后续诊断请求连续帧;
· 若诊断请求数据传输时间过长(大于p2server),则网关需要在p2server时间内向诊断仪发送一条nrc为0x78的诊断否定响应;
· 后续若在p2*server时间内诊断请求数据发送仍未结束,则网关仍需按照既定规则向诊断仪发送nrc为0x78的否定响应(一般以1/2 p2*server周期发送),直至诊断请求数据发送完成。

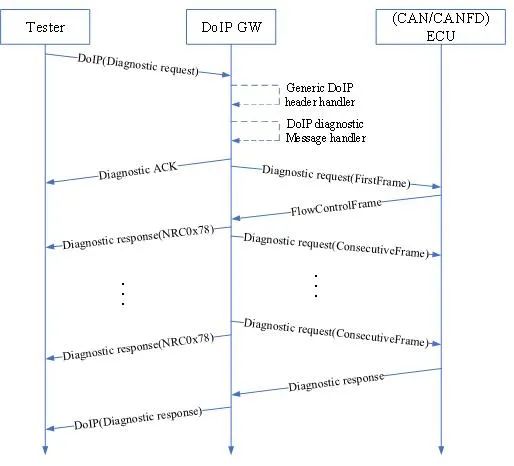

如图2所示,总结上述了过程。
既然网关在doip转can报文时,会先给诊断仪一个ack响应,对车内can节点进行多帧数据包信息传输的同时给出nrc0x78,让诊断仪进行等待。那么此时提出个大胆的想法:诊断仪此时能否开启另一个线程去刷写另一通道上的ecu呢?
对于常规的网关而言,诊断路由只是拆包组包及路由转发的功能,若是要实现上述的想法,此时对于网关功能点的需求需进一步完善。
功能点一:网关内部需要处理doip中逻辑地址与can节点物理寻址的映射速率增快,同时确保地址信息不冲突。网关在传输数据包过程中,必然出现can通道1与can通道2上ecu的诊断响应报文同时反馈给网关的情况,因此在处理同一时刻的响应报文时,应遵循队列原则,逐一将诊断响应报文组装成数据包的形式封装成doip报文转发给诊断仪。
功能点二:网关向车内不同通道上ecu传输数据包信息时不出现序列错误,即在传输can通道1上ecu的诊断数据不能传输到can通道2上去。网关在实现并行传输数据包时,需要根据doip数据包中的逻辑地址,拆分doip的数据包封装成对应can通道上节点的多帧数据包,从而实现在不同can通道上都可同时进行数据包传输的功能,满足并行刷写的基本需求。

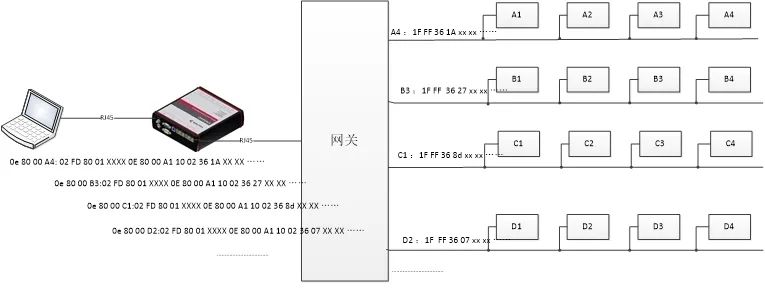

若网关的功能需求满足上述两个功能点,且诊断仪的功能开发完善,即可实现在不同通道上同时进行诊断刷写的功能,达到并行刷写的目的,如下图所示。
此处难点有两处:
1. 如何处理在以太网通道上去传输不同can通道的doip数据包发送且不会造成丢包;
2. 如何处理在以太网通道上去接收不同can通道的doip数据包且不造成线程的拥塞。

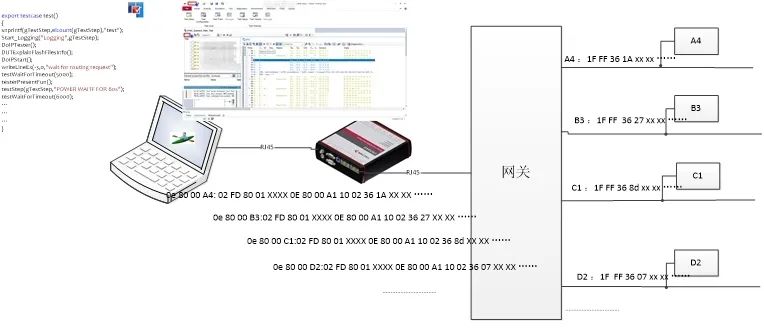

借助vteststudio 4.0版本中的函数:teststartparallel实现以太网通道上同时传输doip数据包;同时采用环形队列方式执行发包机制,避免丢包问题。
vteststudio中调用canoe自带的doip.dll去实现doip层与uds层的函数封装,满足doip报文正常收发功能,利用doip层逻辑地址唯一性区分各诊断响应。

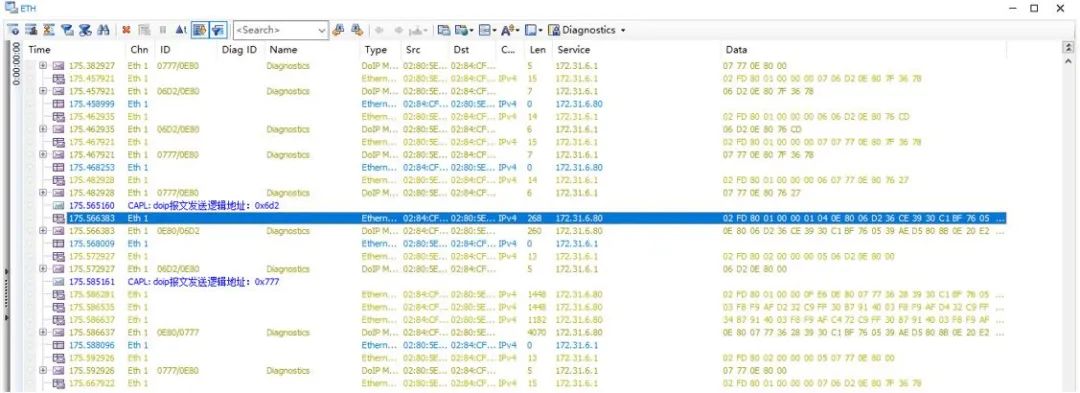

解决上述两个问题后,通过自身编写好的代码执行并行刷写序列,实现结果如下图5所示。
综上所述,随着doip技术越来越成熟,并行刷写这种减少工程师工作量与工作时间的机制会越来越普及,相信汽车诊断工程师的黎明也会越来越近。
